套筒补偿器设计了防拉断裂装置
发布时间:2021 / 05 / 25 15:36:48 浏览

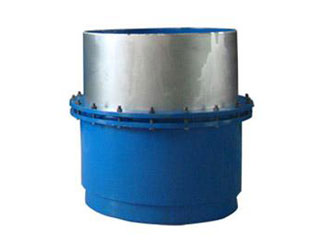

套筒补偿器称为管式伸缩节,是热流体管道的补偿装置,主要用于直线管道辅助设置后的轴向热膨胀位移吸收补偿,是直接设置在输送无腐蚀的单向或多向流体管道中的补偿装置。套管补偿器广泛应用于城市供暖、冶金、矿山、发电、石化、建筑等行业的输送管道。主要由套管(芯管)、外壳、密封材料等组成。
主要由套筒(芯管)、壳体、密封材料等构成。用于补偿配管的轴向伸缩和任意角度的轴向旋转。具有体积小的补偿量大的特征,适用于热水、蒸汽、油脂类介质,通过滑动套筒对套筒的滑动运动,达到热膨胀的补偿。
套筒补偿器的套管与配管连接,采用高性能自压动密封的原理和结构,可随配管的伸缩而在外壳内自动滑动,满足任何配管的密封要求。外壳与套管之间采用新型合成材料密封,耐高温,耐腐蚀老化,适用温度-40~150,特殊情况下可达350.保证轴向滑动,保证管内介质不泄漏。
套筒补偿器设计了防拉断裂装置,可以保证在伸缩到位置时不会打开,大幅度提高了整个管网运行的可靠性。
本实用新型适用于介质工程压力≤2.5兆帕,介质温度-40℃~600℃。
套筒补偿器采用新型密封材料柔性石墨环,强度大,摩擦系数小(0.04~0.10),不老化,效果好,维护方便。
套筒补偿器寿命长,疲劳寿命与配管相当。滑动表面经过特殊处理,在盐水、盐溶液等环境下具有良好的耐腐蚀性,比奥氏体不锈钢高50倍以上。同时,如果多年后因磨损密封效果减弱,可以再次紧固法兰,提高密封性能,松开螺栓,取下压圈,再加上1、2层密封圈,压紧压圈,继续使用。
