套筒补偿器的结构特点
发布时间：2021 / 04 / 05 17:37:47 浏览
次

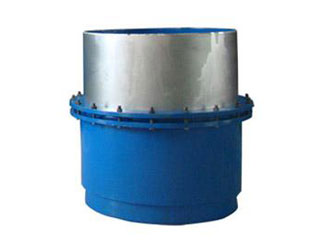

套筒补偿器是热流体管路的补偿装置，它是一种直接安装在任何输送无腐蚀的单向或多向流体管路中的补偿装置。主要用于直线管路的辅助设备，由内套、外套、止回注料组合、尾套、填料腔、导向轴承等组成，用于补偿管路的轴向伸缩和任意角度的轴向旋转。一般套筒补偿器的结构特点：
1、一般套筒补偿器分为单向补偿结构和双向补偿结构，双向补偿器的特点是无论介质从补偿器的哪一端流入，其两端的滑动套筒总是自由滑动，达到双向补偿，增加补偿量。
2、一般套筒补偿器适用于介质工程压力≤2.5MPa，介质温度-40℃~600℃。
3、普通套筒补偿器采用新型密封材料柔性石墨环，具有强度大、摩擦系数小(0.04~0.10)、不老化、效果好、维护方便等特点。主要用于直线配管的辅助，也适用于热水、蒸汽、油脂类介质，通过滑动套筒对外套筒的滑动运动，达到热膨胀的补偿。
4、普通套筒补偿器具有体积小、补偿量大的特点。广泛应用于城镇供暖、冶金、矿山、发电、石油、化工、建筑等行业的输送配管。
5、此类补偿器的使用寿命较大。多年后磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，松开螺栓，拆下压圈，加入1层或2层密封圈，压紧压圈，继续使用。
6、普通套筒补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统。
